Общая информация по плате ELTAY RM66
ELTAY RM66 основан на SoC Rockchip RK3566 и включает в себя:
- четырёхъядерный 64-х битный процессор Cortex-A55 с тактовой частотой 1,8 ГГц,
- интегрированный графический процессор ARM Mali-G52,
- ускоритель NPU 0.8 Tops.
Модуль может комплектоваться 2/4/8 Гигабайтами оперативной памяти LPDDR4, и 16/32/64 Гигабайтами постоянной памяти eMMC 5.1.
ELTAY RM66 имеет различные интерфейсы для подключения периферийных устройств:
- HDMI 2.0, обеспечивающий до 4K@60fps;
- eDP 1.3, обеспечивающий до 2560x1600@60fps;
- интерфейсы для подключения дисплея MIPI DSI на 2 и 4 линии данных;
- интерфейс подключения камеры MIPI CSI;
- SATA 3 или PCIe 2.0x1;
- USB3.0;
- до 3-х USB2.0;
- 10/100/1000Mbps Ethernet MDI;
- Audio 2-х канальный вход/выход.
Сигналы управления: RESET, MASKROM, RECOVERY.
Питание модуля осуществляется постоянным напряжением 5В. Модуль формирует постоянные напряжения 3,3В и 1,8В.
ELTAY RM66 Вид сверху
ELTAY RM66 Вид снизу
Основные характеристики
| SoC | Rockchip RK3566 |
|---|---|
| CPU | Четырёхъядерный 64-х битный процессор Cortex-A55, выполненный по техпроцессу 22 нм, с частотой работы до 1.8ГГц |
| GPU | • Графический процессор ARM Mali G52 • Поддерживает OpenGL ES 1.1/2.0/3.2, OpenCL 2.0, Vulkan 1.1 • Встроенный аппаратный 2D ускоритель |
| NPU | • Встроенный аппаратный ускоритель нейросетей, 0.8Tops@INT8 • Поддерживает: Caffe / TensorFlow / TFLite / ONNX / PyTorch / Keras / Darknet |
| VPU | • 4K@60fps H.265/H.264/VP9 аппаратный декодер • 1080P@100fps H.265 видео энкодер • 1080P@60fps H.264 видео энкодер |
| PMU | RockChip RK809-5 |
| ОЗУ | 2ГБ/4ГБ/8ГБ LPDDR4 |
| Память | • Встроенный eMMC 5.1: 32ГБ/64ГБ/128ГБ/256ГБ • SPI Flash (в некоторых конфигурациях может отсутствовать) |
| Wi-Fi/Bluetooth | • AP6256 • Wi-Fi 5+BT 5.0, BLE |
| Ethernet | • YT8531C • 10/100/1000Mbps Ethernet |
| Интерфейсы | • x1 10/100/1000Mbps Ethernet MDI сигналы • x1 HDMI 2.0 интерфейс с поддержкой 4K@60fps • х1 MIPI DSI интерфейс подключения дисплея, 2 линии • х1 MIPI DSI интерфейс подключения дисплея, 4 линии • 1х eDP 1.3, обеспечивающий до 2560x1600@60fps • 1х MIPI CSI интерфейс подключения камеры, 4 линии • 1х SATA 3.0 или PCIe 2.0х1 • 1х USB3.0 • 3х USB2.0 • Линии управления: RESET, MASKROM, RECOVERY • Audio 2-х канальный вход/выход • Входное постоянное напряжение 5В, выходное постоянное напряжение 3,3В и 1,8В |
| Поддерживаемые ОС | Сторонние сборки: Debian 12 (kernel 5.10, 6.6), Ubuntu 22.04 (kernel 5.10, 6.6), Armbian Desktop (Ubuntu 24.04, kernel 6.1), Armbian Minimal/IOT (Debian 12, kernel 6.1). Собственные сборки: Альт Линукс – в разработке, Buildroot – в разработке. |
| Габариты | 55 x 40 мм |
| Вес | 12 г |

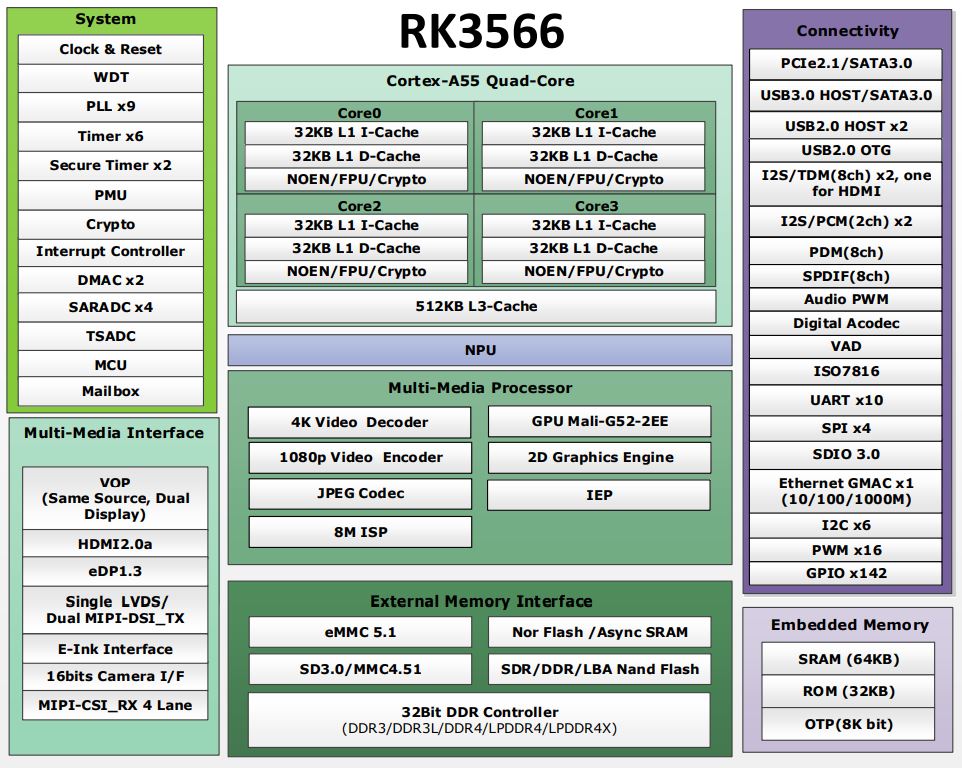

Блок-диаграмма SoC
Подробное описание процессора RK3566 представлено в документации.
Расположение компонентов

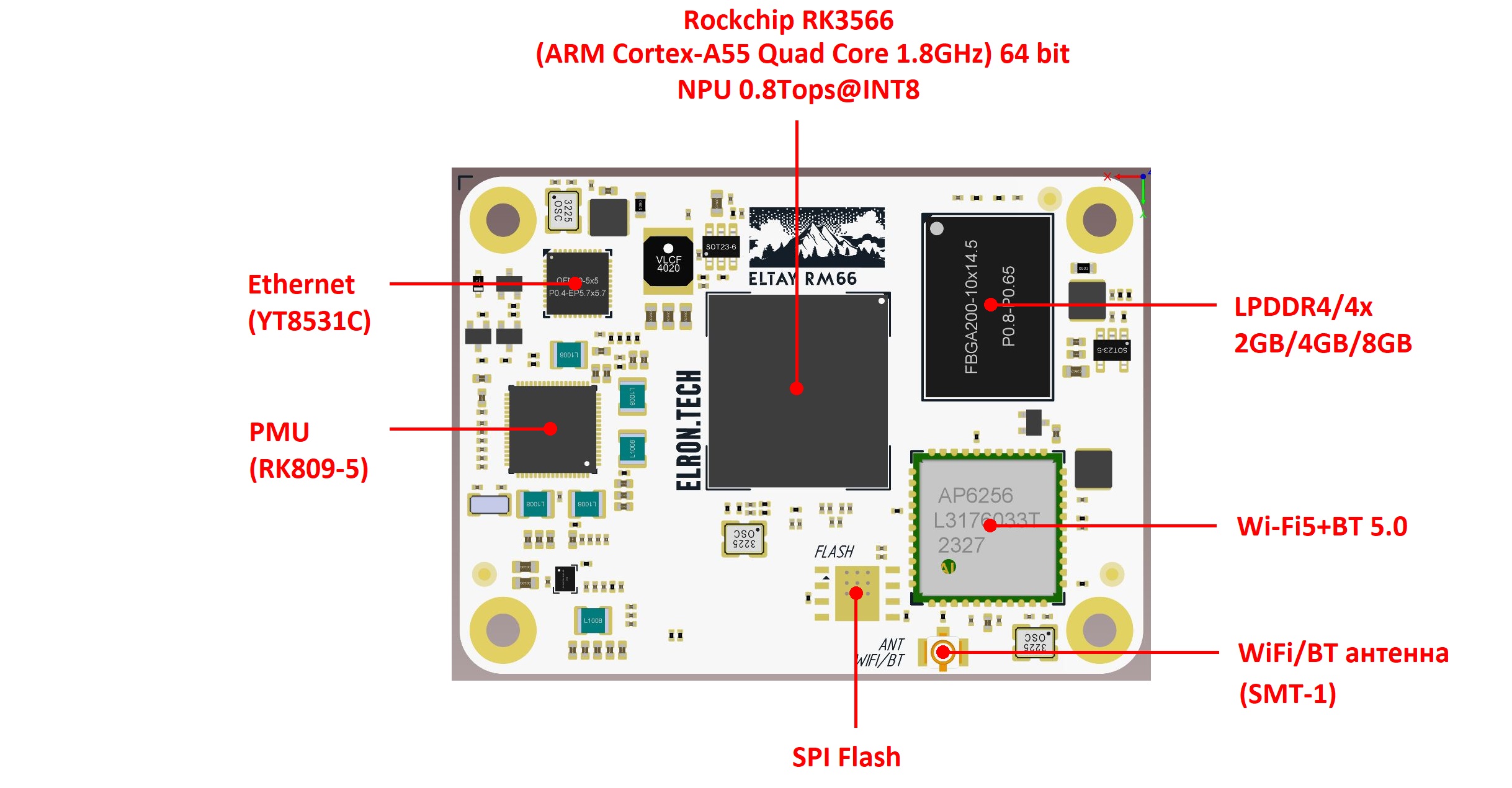

ELTAY RM66 Вид сверху

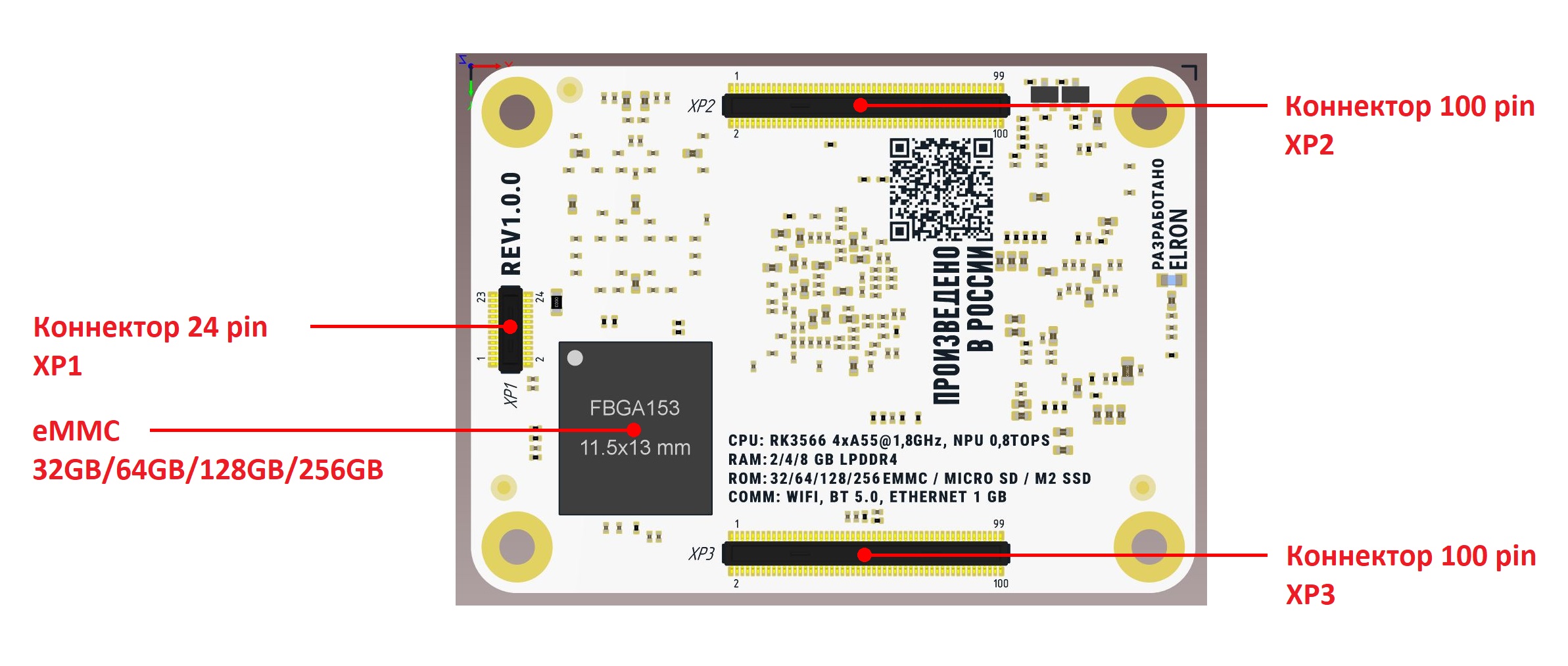

ELTAY RM66 Вид снизу
Альтернативные функции GPIO
ELTAY RM66 | ||||||||
|---|---|---|---|---|---|---|---|---|
| Вывод | Название | Подтяжка | ALT0 | ALT1 | ALT2 | ALT3 | ALT4 | Уровень |
| Int | GPIO0_B2 | High | I2C0_SDA | -- | -- | -- | -- | Только 3.3В |
| Int | GPIO0_B1 | High | I2C0_SCL | -- | -- | -- | -- | Только 3.3В |
| 58 | GPIO4_B4 | High | I2C2_SDA_M1 | EBC_GDSP | -- | ISP_FLASH_TRIGIN | VOP_BT656_CLK_M1 | |
| 56 | GPIO4_B5 | High | I2C2_SDA_M1 | EBC_GDSP | -- | ISP_FLASH_TRIGIN | VOP_BT656_CLK_M1 | |
| 54 | GPIO4_C3 | PWM15_IR_M1 | SPI3_MOSI_M1 | -- | -- | I2S3_SCLK_M1 | ||
| 34 | GPIO4_A5 | CIF_D15 | EBC_SDDO15 | GMAC1_TXD1_M1 | UART9_RX_M2 | I2S2_LRCK_RX_M1 | ||
| 30 | GPIO3_D4 | CIF_D6 | EBC_SDDO6 | SDMMC2_DET_M0 | I2S1_SDI2_M1 | VOP_BT656_D6_M1 | ||
| 37 | GPIO4_A7 | CAM_CLKOUT0 | EBC_SDCE1 | GMAC1_RXD0_M1 | SPI3_CS1_M0 | I2S1_LRCK_RX_M1 | ||
| 39 | GPIO4_A6 | ISP_FLASHTRIGOUT | EBC_SDCE0 | GMAC1_TXEN_M1 | SPI3_CS0_M0 | I2S1_SCLK_RX_M1 | ||
| 40 | GPIO4_B0 | CAM_CLKOUT1 | EBC_SDCE2 | GMAC1_RXD1_M1 | SPI3_MISO_M0 | I2S1_SDO1_M1 | ||
| 44 | GPIO4_B2 | I2C4_SDA_M0 | EBC_VCOM | GMAC1_RXER_M1 | SPI3_MOSI_M0 | I2S2_SDI_M1 | ||
| 38 | GPIO4_B3 | I2C4_SCL_M0 | EBC_GDOE | ETH1_REFCLKO_25M_M1 | SPI3_CLK_M0 | I2S2_SDO_M1 | ||
| 31 | GPIO4_C0 | CIF_CLKOUT | EBC_GDCLK | PWM11_IR_M1 | -- | -- | ||
| 28 | GPIO3_D7 | CIF_D9 | EBC_SDDO9 | GMAC1_TXD3_M1 | UART1_RX_M1 | PDM_SDI0_M1 | ||
| 55 | GPIO0_D1 | UART2_TX_M0 | -- | -- | -- | -- | Только 3.3В | |
| 51 | GPIO0_D0 | UART2_RX_M0 | -- | -- | -- | -- | Только 3.3В | |
| 29 | GPIO3_D5 | CIF_D7 | EBC_SDDO7 | SDMMC2_PWREN_M0 | I2S1_SDI3_M1 | VOP_BT656_D7_M1 | ||
| 50 | GPIO3_C6 | CIF_D0 | EBC_SDDO0 | SDMMC2_D0_M0 | I2S1_MCLK_M1 | VOP_BT656_D0_M1 | ||
| 49 | GPIO3_C7 | CIF_D1 | EBC_SDDO1 | SDMMC2_D1_M0 | I2S1_SCLK_TX_M1 | VOP_BT656_D1_M1 | ||
| 26 | GPIO3_D0 | CIF_D2 | EBC_SDDO2 | SDMMC2_D2_M0 | I2S1_LRCK_TX_M1 | VOP_BT656_D2_M1 | ||
| 27 | GPIO3_D2 | CIF_D4 | EBC_SDDO4 | SDMMC2_CMD_M0 | I2S1_SDI0_M1 | VOP_BT656_D4_M1 | ||
| 25 | GPIO3_D1 | CIF_D3 | EBC_SDDO3 | SDMMC2_D3_M0 | I2S1_SDO0_M1 | VOP_BT656_D3_M1 | ||
| 46 | GPIO4_A2 | CIF_D12 | EBC_SDDO12 | GMAC1_RXD3_M1 | UART7_TX_M2 | PDM_SDI2_M1 | ||
| 47 | GPIO4_A3 | CIF_D13 | EBC_SDDO13 | GMAC1_RXCLK_M1 | UART7_RX_M2 | PDM_SDI3_M1 | ||
| 45 | GPIO4_A1 | CIF_D11 | EBC_SDDO11 | GMAC1_RXD2_M1 | PDM_SDI1_M1 | -- | ||
| 41 | GPIO4_A4 | CIF_D14 | EBC_SDDO14 | GMAC1_TXD0_M1 | UART9_TX_M2 | I2S2_LRCK_TX_M1 | ||
| 24 | GPIO3_D3 | CIF_D5 | EBC_SDDO5 | SDMMC2_CLK_M0 | I2S1_SDI1_M1 | VOP_BT656_D5_M1 | ||
| 48 | GPIO4_A0 | CIF_D10 | EBC_SDDO10 | GMAC1_TXCLK_M1 | PDM_CLK1_M1 | -- | ||
| 82 | GPIO0_B4 | High | I2C1_SDA | -- | PCIE20_BUTTONRSTn | MCU_JTAG_TCK | -- | Только 3.3В |
| 80 | GPIO0_B3 | High | I2C1_SCL | -- | -- | MCU_JTAG_TDO | -- | Только 3.3В |
Применение
Благодаря высокой производительности и низкому энергопотреблению, ELTAY RM66 может применяться в широком спектре областей, включая планшеты, периферийные вычисления, системы искусственного интеллекта, облачные сервисы, технологии дополненной и виртуальной реальности, интеллектуальные системы безопасности, умные дома и другие сферы, связанные с ИИ и Интернетом вещей.
