Аппаратная совместимость
Совместимость с базовыми платами
ELTAY BASE BOARD CM4
ELTAY BASE BOARD CM4 — официальная плата для модулей ELTAY RM66. На плате есть micro-HDMI, два разъема MIPI CSI-2 для камер, разъемы MIPI DSI и eDP для дисплеев, гигабитный Ethernet (RJ-45), USB 3.0, три USB 2.0, слот M.2 M-Key (PCIe 2.0 x1) для NVMe, microSD, 40-пиновый GPIO-разъем, аудиоразъём 3,5 мм, 4-пиновый разъём вентилятора. Питание подаётся через USB-C 5В/3А. На плате предусмотрены кнопки BOOT / RECOVERY / RESET для сервисных режимов. Плата ориентирована на быстрый запуск и прототипирование систем на базе ELTAY RM66 без разработки собственной базовой платы. Документация на плату доступна в разделе ELTAY BB CM4.
Модуль ELTAY RM66 полностью совместим с базовой платой ELTAY BASE BOARD CM4. Весь функционал поддерживается в полном объеме.
Orange Pi CM4 Base Board
Orange Pi CM4 Base Board — официальная плата для модулей Orange Pi CM4 (совместима по разъёму с форм-фактором CM4), которая выводит основные интерфейсы на привычные коннекторы. На плате есть micro-HDMI, 2× MIPI CSI-2 для камер, MIPI DSI и eDP для дисплеев, гигабитный Ethernet (RJ-45), USB 3.0 + 3× USB 2.0, слот M.2 M-Key (PCIe 2.0 x1) под NVMe, microSD (TF) для Lite-вариантов, 40-пиновый GPIO-разъем, аудиоразъём 3,5 мм (гарнитура) и 4-пиновый разъём вентилятора. Питание подаётся через USB-C 5В/3А. На плате предусмотрены кнопки BOOT / RECOVERY / RESET для сервисных режимов. Плата ориентирована на быстрый запуск и прототипирование систем на базе Opi CM4 без разработки собственной базовой платы. Документация на плату доступна на официальном сайте.
Модуль ELTAY RM66 полностью совместим с базовой платой Orange Pi CM4 Base Board. Весь функционал поддерживается в полном объеме.

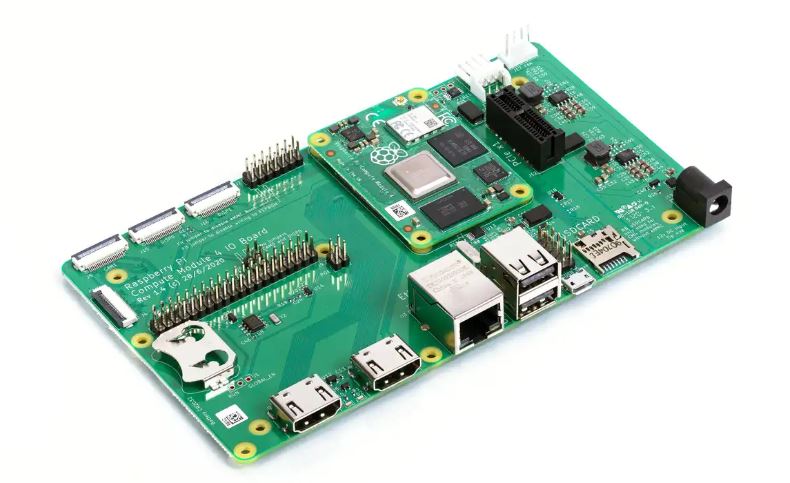

Raspberry Pi Compute Module 4 IO Board
Raspberry Pi Compute Module 4 IO Board — это референсная плата для модулей CM4, позволяющая быстро вывести все интерфейсы на привычные разъёмы и сразу тестировать/прототипировать. На плате установлены два полноразмерных HDMI для одновременного вывода, два разъёма MIPI CSI-2 (камеры) и два разъема DSI (дисплеи), гигабитный Ethernet, слот PCIe Gen2 x1, два USB 2.0 Type-A (хост), microSD для версий CM4 Lite и 40-пиновый GPIO-разъем. Питание подаётся через 12-вольтовый разъём. Установлены колодка под PoE HAT, разъёмы UART и элементы обслуживания (кнопки/джамперы) для выбора загрузки и прошивки eMMC через micro-USB (rpiboot). Плата предназначена для изучения и проверки всех возможностей CM4 без разработки собственной базовой платы. Документация на плату доступна на официальном сайте.
Модуль ELTAY RM66 поддерживает ограниченную совместимость с базовой платой Raspberry Pi Compute Module 4 IO Board. Ниже представлен список портов платы Compute Module 4 IO Board и их функциональное описание при установке модуля ELTAY RM66.
| Порт | Назначение | Описание |
|---|---|---|
| J4 | CAM0 | Поддерживается полный функционал порта подключения камеры в случае использования MIPI_CSI_RX в режиме 2х 2 line. В случае использования MIPI_CSI_RX в режиме 2х 2 line CAM1 будет использовать только 2 линии данных. |
| J5 | CAM1 | Поддерживается полный функционал порта подключения камеры в случае использования MIPI_CSI_RX в режиме 4 line. В случае использования MIPI_CSI_RX в режиме 4 line CAM0 не может быть использована, так как имеет общие линии данных с CAM1, которые задействованы в этом режиме. В случае использования MIPI_CSI_RX в режиме 2х 2 line CAM1 будет использовать только 2 линии данных. В случае одновременного использования CAM0 и CAM1 убедитесь, что CAM1 поддерживает только 2 линии данных или линии данных D2 и D3 для CAM1 не имеют электрического контакта с разъемом. |
| J15 | DISP0 | Поддерживается полный функционал порта подключения дисплея в случае использования MIPI_DSI0_TX в режиме 2 line. |
| J16 | DISP1 | Поддерживается полный функционал порта подключения дисплея в случае использования MIPI_DSI1_TX в режиме 4 line. |
| J22 | HDMI0 | Поддерживается полный функционал порта подключения дисплея. |
| J10 | HDMI1 | Интерфейс HDMI на данном разъеме не поддерживается. Во избежание повреждения модуля и/или подключаемого устройства подключать что-либо в данный разъем строго не рекомендуется! |
| J8 | 40 PIN | Поддерживается ограниченный функционал на данном разъеме. Перечень альтернативных функций и уровни напряжений приведены в таблице выше. |
| U3 | Ethernet | Поддерживается полный функционал порта подключения Ethernet. Обеспечивается скорость передачи данных до 1000 Мб/с. |
| J7 | SD card | Поддерживается полный функционал порта подключения SD карты. |
| J12 | PCIe x1 | Поддерживается полный функционал разъема PCIe. |
| J13 | USB2.0 x2 | Поддерживается полный функционал порта подключения USB. |
| J11 | USB_OTG | Поддерживается полный функционал порта подключения USB, включая OTG. |
| J14 | USB_EXT | Поддерживается полный функционал порта подключения USB. |
| J17 | FAN | Поддерживается полный функционал разъема подключения вентилятора. |
| J1 | EN | Поддерживается полный функционал разъема управления питанием модуля. |
| J3 | WT/BL_EN | Поддерживается полный функционал разъема управления питанием WL/BT. |
| J9 | POE | Поддерживается полный функционал разъема PoE. |
| J6 | I2C | Поддерживается ограниченный функционал в случае использования линий как GPIO. Перечень альтернативных функций и уровни напряжений приведены в таблице выше. |

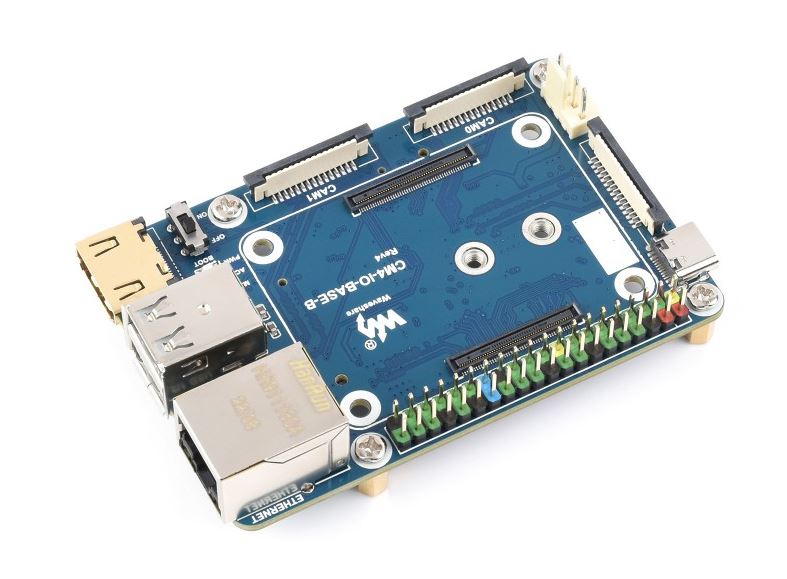

Waveshare CM4-IO-BASE-B
Waveshare CM4-IO-BASE-B — компактная плата для Raspberry Pi Compute Module 4, рассчитанная на быстрый запуск и прототипирование. На плате установлены гигабитный Ethernet, 2× USB 2.0 Type-A (через встроенный USB-хаб), HDMI (до 4K@30) с возможностью вынести второй HDMI разъем и ещё 2 USB через опциональный FFC-адаптер, 2× MIPI CSI-2 для камер и 1× MIPI DSI для дисплея, 40-пиновый GPIO-разъем и слот microSD для версий CM4 Lite. Для расширения есть M.2 M-Key (PCIe) — под NVMe SSD или коммуникационные модули; предусмотрены RTC (PCF85063) с держателем батарейки и управляемый 4-пиновый вентилятор (EMC2301). Питание — от 5В через USB-C, тот же порт используется и для прошивки eMMC (rpiboot). Имеются переключатели/джамперы выбора загрузки. PoE не поддерживается. Плата ориентирована на создание мини-ПК/встраиваемых систем на CM4, при этом сохраняет небольшой формат и удобный вынос дополнительных USB/HDMI по FFC при необходимости. Документация на плату доступна на официальном сайте.
Модуль ELTAY RM66 поддерживает ограниченную совместимость с базовой платой Waveshare CM4-IO-BASE-B. Ниже представлен список портов платы Waveshare CM4-IO-BASE-B и их функциональное описание при установке модуля ELTAY RM66.
| Порт | Назначение | Описание |
|---|---|---|
| CSI1 | CAM0 | Поддерживается полный функционал порта подключения камеры, в случае использования MIPI_CSI_RX в режиме 2х 2 line. |
| CSI2 | CAM1 | Поддерживается полный функционал порта подключения камеры. |
| DISP1 | DISP1 | Поддерживается полный функционал порта подключения дисплея. |
| HDMI0 | HDMI0 | Поддерживается полный функционал порта подключения дисплея. |
| H2 | HDMI1 | Интерфейс HDMI на данном разъеме не поддерживается. Поддерживается eDP. |
| PI1 | 40 PIN | Поддерживается ограниченный функционал на данном разъеме. Перечень альтернативных функций и уровни напряжений приведены в таблице выше. |
| PJ1 | Ethernet | Поддерживается полный функционал порта подключения Ethernet. Обеспечивается скорость передачи данных до 1000 Мб/с. |
| TF1 | SD card | Поддерживается полный функционал порта подключения SD карты. |
| KEY_M_1 | M.2 PCIe x1 | Поддерживается полный функционал разъема M.2. |
| Type_C | USB typeC | Поддерживается полный функционал порта: USB2.0 и подача питания 5В/3А. |
| USB_HOST-2 | USB2.0 x2 | Поддерживается полный функционал порта подключения USB. |
| H5 | USB_EXT | Поддерживается полный функционал порта подключения USB. |
| P3 | FAN | Поддерживается полный функционал разъема подключения вентилятора. |
| H3 | EN | Поддерживается полный функционал разъема управления питанием модуля. |
| H1 | IO_LVL | Поддерживается ограниченный функционал разъема выбора уровня питания линий GPIO. Перечень выводов с фиксированным уровнем напряжения приведен в таблице выше. |
Совместимость с RaspberryPi CM4
Модуль ELTAY RM66 может быть установлен в плату расширения, разработанную для RaspberryPi CM4. В случае такой замены работа некоторых выводов и интерфейсов будет ограничена.
Сравнение назначения выводов
| Цвет | Описание |
|---|---|
| Функциональность сохранена | |
| Функциональность ограничена, уделить внимание при подключении | |
| Функциональность изменена, уделить особое внимание при подключении |
| Вывод | Линия RPi СМ4 | Назначение | Линия ELTAY RM66 | Назначение |
|---|---|---|---|---|
| 1 | GND | Земля (0B) | GND | Земля (0B) |
| 2 | GND | Земля (0B) | GND | Земля (0B) |
| 3 | Ethernet_Pair3_P | Положительный сигнал Ethernet pair 3 | PHY0_MDI_3+ | Положительный сигнал Ethernet pair 3 |
| 4 | Ethernet_Pair1_P | Положительный сигнал Ethernet pair 1 | PHY0_MDI_1+ | Положительный сигнал Ethernet pair 1 |
| 5 | Ethernet_Pair3_N | Отрицательный сигнал Ethernet pair 3 | PHY0_MDI_3- | Отрицательный сигнал Ethernet pair 3 |
| 6 | Ethernet_Pair1_N | Отрицательный сигнал Ethernet pair 1 | PHY0_MDI_1- | Отрицательный сигнал Ethernet pair 1 |
| 7 | GND | Земля (0B) | GND | Земля (0B) |
| 8 | GND | Земля (0B) | GND | Земля (0B) |
| 9 | Ethernet_Pair2_N | Отрицательный сигнал Ethernet pair 2 | PHY0_MDI_2- | Отрицательный сигнал Ethernet pair 2 |
| 10 | Ethernet_Pair0_N | Отрицательный сигнал Ethernet pair 0 | PHY0_MDI_0- | Отрицательный сигнал Ethernet pair 0 |
| 11 | Ethernet_Pair2_P | Положительный сигнал Ethernet pair 2 | PHY0_MDI_2+ | Положительный сигнал Ethernet pair 2 |
| 12 | Ethernet_Pair0_P | Положительный сигнал Ethernet pair 0 | PHY0_MDI_0+ | Положительный сигнал Ethernet pair 0 |
| 13 | GND | Земля (0B) | GND | Земля (0B) |
| 14 | GND | Земля (0B) | GND | Земля (0B) |
| 15 | Ethernet_nLED3 | Активный-низкий. 3.3В. Индикатор Ethernet зеленый | PHY0_LED2 | Активный-низкий. 3.3В. Индикатор Ethernet зеленый. Альт.: Сигнал управления уровнем напряжения I/O контроллера Ethernet CFG_LDO[1:0] |
| 16 | Ethernet_SYNC_IN | Входной сигнал синхронизации. 3.3В. (см. IEEE1588) | Зарезервировано | Не подключен |
| 17 | Ethernet_nLED2 | Активный-низкий. 3.3В. Индикатор Ethernet желтый (для линий 1Гб или 10Мб) | PHY0_LED1 | Активный-низкий. 3.3В. Индикатор Ethernet желтый. Альт.: Сигнал управления уровнем напряжения I/O контроллера Ethernet CFG_LDO[1:0] |
| 18 | Ethernet_SYNC_OUT | Выходной сигнал синхронизации. 3.3В. (см. IEEE1588) | Зарезервировано | Не подключен |
| 19 | Ethernet_nLED1 | Активный-низкий. 3.3В. Индикатор Ethernet желтый (для линий 1Гб или 100Мб) | PHY0_LED0 | Сигнал выбора источника напряжения I/O контроллера Ethernet CFG_EXT |
| 20 | EEPROM_nWP | Внутренняя подтяжка к 3.3В через 100 кОм. Подтянуть к земле, чтобы предотвратить запись во встроенную EEPROM, в которой хранится загрузочный код | Зарезервировано | Не подключен |
| 21 | Pi_nLED_Activity | Активный-низкий. Сигнал управления светодиодом индикации активности модуля | DIY LED | GPIO Напряжение 3.3В. см Назначение выводов GPIO |
| 22 | GND | Земля (0B) | GND | Земля (0B) |
| 23 | GND | Земля (0B) | GND | Земля (0B) |
| 24 | GPIO26 | GPIO: Напряжение 3.3В или 1.8В, определяется GPIO_VREF | GPIO3_D3 | GPIO: Напряжение 3.3В или 1.8В, определяется VCCIO6 |
| 25 | GPIO21 | GPIO: Напряжение 3.3В или 1.8В, определяется GPIO_VREF | GPIO3_D1 | GPIO: Напряжение 3.3В или 1.8В, определяется VCCIO6 |
| 26 | GPIO19 | GPIO: Напряжение 3.3В или 1.8В, определяется GPIO_VREF | GPIO3_D0 | GPIO: Напряжение 3.3В или 1.8В, определяется VCCIO6 |
| 27 | GPIO20 | GPIO: Напряжение 3.3В или 1.8В, определяется GPIO_VREF | GPIO3_D2 | GPIO: Напряжение 3.3В или 1.8В, определяется VCCIO6 |
| 28 | GPIO13 | GPIO: Напряжение 3.3В или 1.8В, определяется GPIO_VREF | GPIO3_D7 | GPIO: Напряжение 3.3В или 1.8В, определяется VCCIO6 |
| 29 | GPIO16 | GPIO: Напряжение 3.3В или 1.8В, определяется GPIO_VREF | GPIO3_D5 | GPIO: Напряжение 3.3В или 1.8В, определяется VCCIO6 |
| 30 | GPIO6 | GPIO: Напряжение 3.3В или 1.8В, определяется GPIO_VREF | GPIO3_D4 | GPIO: Напряжение 3.3В или 1.8В, определяется VCCIO6 |
| 31 | GPIO12 | GPIO: Напряжение 3.3В или 1.8В, определяется GPIO_VREF | GPIO4_C0 | GPIO: Напряжение 3.3В или 1.8В, определяется VCCIO6 |
| 32 | GND | Земля (0B) | GND | Земля (0B) |
| 33 | GND | Земля (0B) | GND | Земля (0B) |
| 34 | GPIO5 | GPIO: Напряжение 3.3В или 1.8В, определяется GPIO_VREF | GPIO4_A5 | GPIO: Напряжение 3.3В или 1.8В, определяется VCCIO6 |
| 35 | ID_SC | GPIO: Напряжение 3.3В или 1.8В, определяется GPIO_VREF | GPIO1_A1 | GPIO: Напряжение 3.3В. Внутренняя подтяжка 2.2 кОм к 3.3В |
| 36 | ID_SD | GPIO: Напряжение 3.3В или 1.8В, определяется GPIO_VREF | GPIO1_A0 | GPIO: Напряжение 3.3В. Внутренняя подтяжка 2.2 кОм к 3.3В |
| 37 | GPIO7 | GPIO: Напряжение 3.3В или 1.8В, определяется GPIO_VREF | GPIO3_D6 | GPIO: Напряжение 3.3В или 1.8В, определяется VCCIO6 |
| 38 | GPIO11 | GPIO: Напряжение 3.3В или 1.8В, определяется GPIO_VREF | GPIO4_B3 | GPIO: Напряжение 3.3В или 1.8В, определяется VCCIO6 |
| 39 | GPIO8 | GPIO: Напряжение 3.3В или 1.8В, определяется GPIO_VREF | GPIO4_A6 | GPIO: Напряжение 3.3В или 1.8В, определяется VCCIO6 |
| 40 | GPIO9 | GPIO: Напряжение 3.3В или 1.8В, определяется GPIO_VREF | GPIO4_B0 | GPIO: Напряжение 3.3В или 1.8В, определяется VCCIO6 |
| 41 | GPIO25 | GPIO: Напряжение 3.3В или 1.8В, определяется GPIO_VREF | GPIO4_A4 | GPIO: Напряжение 3.3В или 1.8В, определяется VCCIO6 |
| 42 | GND | Земля (0B) | GND | Земля (0B) |
| 43 | GND | Земля (0B) | GND | Земля (0B) |
| 44 | GPIO10 | GPIO: Напряжение 3.3В или 1.8В, определяется GPIO_VREF | GPIO4_B2 | GPIO: Напряжение 3.3В или 1.8В, определяется VCCIO6 |
| 45 | GPIO24 | GPIO: Напряжение 3.3В или 1.8В, определяется GPIO_VREF | GPIO4_A1 | GPIO: Напряжение 3.3В или 1.8В, определяется VCCIO6 |
| 46 | GPIO22 | GPIO: Напряжение 3.3В или 1.8В, определяется GPIO_VREF | GPIO4_A2 | GPIO: Напряжение 3.3В или 1.8В, определяется VCCIO6 |
| 47 | GPIO23 | GPIO: Напряжение 3.3В или 1.8В, определяется GPIO_VREF | GPIO4_A3 | GPIO: Напряжение 3.3В или 1.8В, определяется VCCIO6 |
| 48 | GPIO27 | GPIO: Напряжение 3.3В или 1.8В, определяется GPIO_VREF | GPIO4_A0 | GPIO: Напряжение 3.3В или 1.8В, определяется VCCIO6 |
| 49 | GPIO18 | GPIO: Напряжение 3.3В или 1.8В, определяется GPIO_VREF | GPIO3_C7 | GPIO: Напряжение 3.3В или 1.8В, определяется VCCIO6 |
| 50 | GPIO17 | GPIO: Напряжение 3.3В или 1.8В, определяется GPIO_VREF | GPIO3_C6 | GPIO: Напряжение 3.3В или 1.8В, определяется VCCIO6 |
| 51 | GPIO15 | GPIO: Напряжение 3.3В или 1.8В, определяется GPIO_VREF | GPIO0_D0 | GPIO: Напряжение 3.3В или 1.8В, определяется VCCIO6 |
| 52 | GND | Земля (0B) | GND | Земля (0B) |
| 53 | GND | Земля (0B) | GND | Земля (0B) |
| 54 | GPIO4 | GPIO: Напряжение 3.3В или 1.8В, определяется GPIO_VREF | GPIO4_C3 | GPIO: Напряжение 3.3В или 1.8В, определяется VCCIO6 |
| 55 | GPIO14 | GPIO: Напряжение 3.3В или 1.8В, определяется GPIO_VREF | GPIO0_D1 | GPIO: Напряжение 3.3В или 1.8В, определяется VCCIO6 |
| 56 | GPIO3 | GPIO: Напряжение 3.3В или 1.8В, определяется GPIO_VREF | GPIO4_B5 | GPIO: Напряжение 3.3В или 1.8В, определяется VCCIO6. Внутренняя подтяжка 2.2 кОм к VCCIO6 |
| 57 | SD_CLK | SD/eMMC сигнал CLK | SDMMC0_CLK | SD/eMMC сигнал CLK |
| 58 | GPIO2 | GPIO: Напряжение 3.3В или 1.8В, определяется GPIO_VREF | GPIO4_B4 | GPIO: Напряжение 3.3В или 1.8В, определяется VCCIO6. Внутренняя подтяжка 2.2 кОм к VCCIO6 |
| 59 | GND | Земля (0B) | GND | Земля (0B) |
| 60 | GND | Земля (0B) | GND | Земля (0B) |
| 61 | SD_DAT3 | SD/eMMC сигнал Data3 | SDMMC0_D3 | SD/eMMC сигнал Data3 |
| 62 | SD_CMD | SD/eMMC сигнал CMD | SDMMC0_CMD | SD/eMMC сигнал CMD |
| 63 | SD_DAT0 | SD/eMMC сигнал Data0 | SDMMC0_D0 | SD/eMMC сигнал Data0 |
| 64 | SD_DAT5 | SD/eMMC сигнал Data5 | Зарезервировано | Не подключен |
| 65 | GND | Земля (0B) | GND | Земля (0B) |
| 66 | GND | Земля (0B) | GND | Земля (0B) |
| 67 | SD_DAT1 | SD/eMMC сигнал Data1 | SDMMC0_D1 | SD/eMMC сигнал Data1 |
| 68 | SD_DAT4 | SD/eMMC сигнал Data4 | SW_RECOVERY | Сигнал RECOVERY，Внутренняя подтяжка 10 кОм к 1.8В |
| 69 | SD_DAT2 | SD/eMMC сигнал Data2 | SDMMC0_D2 | SD/eMMC сигнал Data2 |
| 70 | SD_DAT7 | SD/eMMC сигнал Data7 | SARADC_VIN1 | Сигнал ADC 1 |
| 71 | GND | Земля (0B) | GND | Земля (0B) |
| 72 | SD_DAT6 | SD/eMMC сигнал Data6 | GPIO0_C6 | GPIO: Напряжение 3.3В,Альт.: ШИМ |
| 73 | SD_VDD_OVERRIDE | Сигнал управления уровнем напряжения линий SD/eMMC. Не подключено или низкий уровень - 3.3В, высокий (подтянуть к 3.3В) - 1.8В | Зарезервировано | Не подключен |
| 74 | GND | Земля (0B) | GND | Земля (0B) |
| 75 | SD_PWR_ON | Сигнал управления питанием SD карты. Если требуется загрузка с карты, необходимо установить подтягивающий резистор к 3.3В | SD_PWR_ON | Сигнал управления питанием SD карты. Внутренний подтягивающий резистор к 3.3В |
| 76 | Зарезервировано | Не подключен | SDMMC0_DET_L | Сигнал определения подключения SD карты |
| 77 | +5V (Input) | 4.75В-5.25В. Питание модуля | VBUS | 4.75В-5.25В. Питание модуля |
| 78 | GPIO_VREF | Определяет уровень напряжения сигналов GPIO. Для выбора напряжения подключить либо к CM4_3.3V, либо к CM4_1.8V | VCCIO6 | Определяет уровень напряжения сигналов GPIO. Для выбора напряжения подключить либо к VCC_3V3, либо к VCC_1V8 |
| 79 | +5V (Input) | 4.75В-5.25В. Питание модуля | VBUS | 4.75В-5.25В. Питание модуля |
| 80 | SCL0 | Сигнал I2C CLK (BCM2711 GPIO45). Внутренняя подтяжка 1.8 кОм к 3.3B | I2C1_SCL_M0 | Сигнал I2C CLK. GPIO: Напряжение 3.3В. Внутренняя подтяжка 2.2 кОм к 3.3B |
| 81 | +5V (Input) | 4.75В-5.25В. Питание модуля | VBUS | 4.75В-5.25В. Питание модуля |
| 82 | SDA0 | Сигнал I2C SDA (BCM2711 GPIO44). Внутренняя подтяжка 1.8 кОм к 3.3B | I2C1_SDA_M0 | Сигнал I2C SDA. GPIO: Напряжение 3.3В. Внутренняя подтяжка 2.2 кОм к 3.3B |
| 83 | +5V (Input) | 4.75В-5.25В. Питание модуля | VBUS | 4.75В-5.25В. Питание модуля |
| 84 | CM4_3.3V (Output) | Напряжение 3.3B ± 2.5%, формируется модулем. Максимальный ток - 600мА на группу | VCC_3V3 | Напряжение 3.3B ± 2.5%, формируется модулем. Максимальный ток - 2000мА на группу |
| 85 | +5V (Input) | 4.75В-5.25В. Питание модуля | VBUS | 4.75В-5.25В. Питание модуля |
| 86 | CM4_3.3V (Output) | Напряжение 3.3B ± 2.5%, формируется модулем. Максимальный ток - 600мА на группу | VCC_3V3 | Напряжение 3.3B ± 2.5%, формируется модулем. Максимальный ток - 2000мА на группу |
| 87 | +5V (Input) | 4.75В-5.25В. Питание модуля | VBUS | 4.75В-5.25В. Питание модуля |
| 88 | CM4_1.8V (Output) | Напряжение 1.8B ± 2.5%, формируется модулем. Максимальный ток - 600мА на группу | VCC_1V8 | Напряжение 1.8B ± 2.5%, формируется модулем. Максимальный ток - 600мА на группу |
| 89 | WL_nDisable | Сигнал управления WiFi. Для выключения подтянуть к земле. Внутренняя подтяжка 1.8 кОм к 3.3В | WL_nDIS | Сигнал управления WiFi. Для выключения подтянуть к земле. Внутренняя подтяжка 1.8 кОм к 3.3В |
| 90 | CM4_1.8V (Output) | Напряжение 1.8B ± 2.5%, формируется модулем. Максимальный ток - 600мА на группу | VCC_1V8 | Напряжение 1.8B ± 2.5%, формируется модулем. Максимальный ток - 600мА на группу |
| 91 | BT_nDisable | Сигнал управления BT. Для выключения подтянуть к земле. Внутренняя подтяжка 1.8 кОм к 3.3В | BT_nDIS | Сигнал управления BT. Для выключения подтянуть к земле. Внутренняя подтяжка 1.8 кОм к 3.3В |
| 92 | RUN_PG | Сигнал состояния CPU. Двунаправленный. Низкий уровень вызывает Сброс CPU. Внутренняя подтяжка 10 кОм к 3.3В | RESETn | Сигнал состояния CPU. Двунаправленный. Низкий уровень вызывает Сброс CPU. Внутренняя подтяжка 10 кОм к 3.3В |
| 93 | nRPIBOOT | Сигнал загрузки с RPI-сервера, Активный-низкий. Внутренняя подтяжка 10 кОм к +3.3В | BOOT-SW | Сигнал загрузки в режиме BOOT-SW, Активный-низкий. Внутренняя подтяжка 10 кОм к +1.8В |
| 94 | AnalogIP1 | Аналоговый вход MXL7704: обычно подключается к контакту CC разъема питания типа C | SARADC_VIN3 | Сигнал ADC 3 |
| 95 | PI_LED_nPWR | Выход с активным низким уровнем для управления светодиодом включения питания. Этот сигнал необходимо буферизировать | WORK_LED | GPIO: Напряжение 3.3В. Альт.: ШИМ |
| 96 | AnalogIP0 | Аналоговый вход MXL7704: обычно подключается к контакту CC разъема питания типа C | SARADC_VIN2 | Сигнал ADC 2 |
| 97 | Camera_GPIO | Сигнал управления питанием камеры. Напряжение 3.3В | CAMERA_PDN_L | GPIO: Напряжение 3.3В |
| 98 | GND | Земля (0B) | GND | Земля (0B) |
| 99 | GLOBAL_EN | Сигнал управления питанием модуля. Низкий уровень для выключения. Внутренняя подтяжка 100 кОм к +5В | PMIC_PWRON | Сигнал управления питанием модуля. Низкий уровень для выключения. Внутренняя подтяжка 30 кОм к +3.3В |
| 100 | nEXTRST | Сигнал индикации загрузки CPU. Низкий уровень во время сброса, высокий уровень после начала загрузки CPU. Напряжение 3.3В | nEXTRST | GPIO: Напряжение 3.3В |
| 1 | USB_OTG_ID | Входной сигнал USB OTG. Внутренняя подтяжка к 3.3В | USB_OTG0_ID | Входной сигнал USB OTG |
| 2 | PCIe_CLK_nREQ | Сигнал запроса тактирования PCIe. Активный-низкий. Напряжение 3.3В. Внутренняя подтяжка к земле | PCIE20_CLKREQn_3V3_L | Сигнал запроса тактирования PCIe. Активный-низкий. Напряжение 3.3В |
| 3 | USB_N | Сигнал данных USB D- | USB_OTG0_DM | Сигнал данных USB D- |
| 4 | Зарезервировано | Не подключен | PCIE20_WAKEn_3V3_L | Сигнал пробуждения PCIe. Активный-низкий. Напряжение 3.3В |
| 5 | USB_P | Сигнал данных USB D+ | USB_OTG0_DP | Сигнал данных USB D+ |
| 6 | Зарезервировано | Не подключен | Зарезервировано | Не подключен |
| 7 | GND | Земля (0B) | GND | Земля (0B) |
| 8 | GND | Земля (0B) | GND | Земля (0B) |
| 9 | PCIe_nRST | Сигнал сброса PCIe. Активный-низкий. Напряжение 3.3В. | PCIE20_PERSTn_3V3_L | Сигнал сброса PCIe. Активный-низкий. Напряжение 3.3В. |
| 10 | PCIe_CLK_P | Сигнал тактирования PCIe CLK+ | PCIE20_REFCLKP_P | Сигнал тактирования PCIe CLK+ |
| 11 | VDAC_COMP | Видео выход ЦАП (TV OUT) | Зарезервировано | Не подключен |
| 12 | PCIe_CLK_N | Сигнал тактирования PCIe CLK- | PCIE20_REFCLKP_N | Сигнал тактирования PCIe CLK- |
| 13 | GND | Земля (0B) | GND | Земля (0B) |
| 14 | GND | Земля (0B) | GND | Земля (0B) |
| 15 | CAM1_D0_N | Входной сигнал данных D0- Камеры 1 | MIPI_CSI_RX_D0N | Входной сигнал данных D0- Камеры 0 |
| 16 | PCIe_RX_P | Сигнал данных RX+ PCIe | PCIE20_RXP | Сигнал данных RX+ PCIe |
| 17 | CAM1_D0_P | Входной сигнал данных D0+ Камеры 1 | MIPI_CSI_RX_D0P | Входной сигнал данных D0+ Камеры 0 |
| 18 | PCIe_RX_N | Сигнал данных RX- PCIe | PCIE20_RXN | Сигнал данных RX- PCIe |
| 19 | GND | Земля (0B) | GND | Земля (0B) |
| 20 | GND | Земля (0B) | GND | Земля (0B) |
| 21 | CAM1_D1_N | Входной сигнал данных D1- Камеры 1 | MIPI_CSI_RX_D1N | Входной сигнал данных D1- Камеры 0 |
| 22 | PCIe_TX_P | Сигнал данных TX+ PCIe | PCIE20_TXP | Сигнал данных TX+ PCIe |
| 23 | CAM1_D1_P | Входной сигнал данных D1+ Камеры 1 | MIPI_CSI_RX_D1P | Входной сигнал данных D1+ Камеры 0 |
| 24 | PCIe_TX_N | Сигнал данных TX- PCIe | PCIE20_TXN | Сигнал данных TX- PCIe |
| 25 | GND | Земля (0B) | GND | Земля (0B) |
| 26 | GND | Земля (0B) | GND | Земля (0B) |
| 27 | CAM1_C_N | Входной сигнал тактирования CLK- Камеры 1 | MIPI_CSI_RX_CLK0N | Входной сигнал тактирования CLK- Камеры 0 |
| 28 | CAM0_D0_N | Входной сигнал данных D0- Камеры 0 | MIPI_CSI_RX_D2N | Входной сигнал данных D2- Камеры 0 |
| 29 | CAM1_C_P | Входной сигнал тактирования CLK+ Камеры 1 | MIPI_CSI_RX_CLK0P | Входной сигнал тактирования CLK+ Камеры 0 |
| 30 | CAM0_D0_P | Входной сигнал данных D0+ Камеры 0 | MIPI_CSI_RX_D2P | Входной сигнал данных D2+ Камеры 0 |
| 31 | GND | Земля (0B) | GND | Земля (0B) |
| 32 | GND | Земля (0B) | GND | Земля (0B) |
| 33 | CAM1_D2_N | Входной сигнал данных D2- Камеры 1 | MIPI_CSI_RX_D2N | Входной сигнал данных D2- Камеры 0 |
| 34 | CAM0_D1_N | Входной сигнал данных D1- Камеры 0. | MIPI_CSI_RX_D3N | Входной сигнал данных D3- Камеры 0 |
| 35 | CAM1_D2_P | Входной сигнал данных D2+ Камеры 1 | MIPI_CSI_RX_D2P | Входной сигнал данных D2+ Камеры 0. |
| 36 | CAM0_D1_P | Входной сигнал данных D1+ Камеры 0. | MIPI_CSI_RX_D3P | Входной сигнал данных D3+ Камеры 0 |
| 37 | GND | Земля (0B) | GND | Земля (0B) |
| 38 | GND | Земля (0B) | GND | Земля (0B) |
| 39 | CAM1_D3_N | Входной сигнал данных D3- Камеры 1 | MIPI_CSI_RX_D3N | Входной сигнал данных D3- Камеры 0 |
| 40 | CAM0_C_N | Входной сигнал тактирования CLK- Камеры 0 | MIPI_CSI_RX_CLK1N | Входной сигнал тактирования CLK- Камеры 1 |
| 41 | CAM1_D3_P | Входной сигнал данных D3+ Камеры 1 | MIPI_CSI_RX_D3P | Входной сигнал данных D3+ Камеры 0 |
| 42 | CAM0_C_P | Входной сигнал тактирования CLK+ Камеры 0 | MIPI_CSI_RX_CLK1P | Входной сигнал тактирования CLK+ Камеры 1 |
| 43 | HDMI1_HOTPLUG | Сигнал подключения HDMI1. Внутренняя подтяжка 100 кОм к земле | EDP_TX_D3P | Сигнал данных EDP D3+ |
| 44 | GND | Земля (0B) | GND | Земля (0B) |
| 45 | HDMI1_SDA | Двунаправленный сигнал HDMI1 SDA. Внутренняя подтяжка к питанию 1.8 кОм | EDP_SDA | Двунаправленный сигнал EDP SDA |
| 46 | HDMI1_TX2_P | Выходной сигнал данных HDMI1 TX2+ | EDP_TX_D2P | Выходной сигнал данных EDP D2+ |
| 47 | HDMI1_SCL | Двунаправленный сигнал HDMI1 SCL. Внутренняя подтяжка к питанию 1.8 кОм | EDP_SCL | Двунаправленный сигнал EDP SCL |
| 48 | HDMI1_TX2_N | Выходной сигнал данных HDMI1 TX2- | EDP_TX_D2N | Выходной сигнал данных EDP D2- |
| 49 | HDMI1_CEC | Входной сигнал HDMI1 CEC. Внутренняя подтяжка к питанию 27 кОм | EDP_TX_D3N | Выходной сигнал данных EDP D3- |
| 50 | GND | Земля (0B) | GND | Земля (0B) |
| 51 | HDMI0_CEC | Входной сигнал HDMI1 CEC. Внутренняя подтяжка к питанию 27 кОм | HDMI_CEC_PORT | Входной сигнал HDMI CEC |
| 52 | HDMI1_TX1_P | Выходной сигнал данных HDMI1 TX1+ | EDP_TX_D1P | Выходной сигнал данных EDP D1+ |
| 53 | HDMI0_HOTPLUG | Сигнал подключения HDMI0. Внутренняя подтяжка 100 кОм к земле | HDMI_TX_HPD_PORT | Сигнал подключения HDMI. Внутренняя подтяжка 120 кОм к земле |
| 54 | HDMI1_TX1_N | Выходной сигнал данных HDMI1 TX1- | EDP_TX_D1N | Выходной сигнал данных EDP D1- |
| 55 | GND | Земля (0B) | GND | Земля (0B) |
| 56 | GND | Земля (0B) | GND | Земля (0B) |
| 57 | DSI0_D0_N | Выходной сигнал данных дисплея 0 D0- | MIPI_DSI_TX0_D0N | Выходной сигнал данных дисплея 0 D0- |
| 58 | HDMI1_TX0_P | Выходной сигнал данных HDMI1 TX0+ | EDP_TX_D0P | Выходной сигнал данных EDP D0+ |
| 59 | DSI0_D0_P | Выходной сигнал данных дисплея 0 D0+ | MIPI_DSI_TX0_D0P | Выходной сигнал данных дисплея 0 D0+ |
| 60 | HDMI1_TX0_N | Выходной сигнал данных HDMI1 TX0- | EDP_TX_D0N | Выходной сигнал данных EDP D0- |
| 61 | GND | Земля (0B) | GND | Земля (0B) |
| 62 | GND | Земля (0B) | GND | Земля (0B) |
| 63 | DSI0_D1_N | Выходной сигнал данных дисплея 0 D1- | MIPI_DSI_TX0_D1N | Выходной сигнал данных дисплея 0 D1- |
| 64 | HDMI1_CLK_P | Выходной сигнал тактирования HDMI1 CLK+ | EDP_TX_AUXP | Выходной сигнал данных EDP AUX+ |
| 65 | DSI0_D1_P | Выходной сигнал данных дисплея 0 D1+ | MIPI_DSI_TX0_D1P | Выходной сигнал данных дисплея 0 D1+ |
| 66 | HDMI1_CLK_N | Выходной сигнал тактирования HDMI1 CLK- | EDP_TX_AUXN | Выходной сигнал данных EDP AUX- |
| 67 | GND | Земля (0B) | GND | Земля (0B) |
| 68 | GND | Земля (0B) | GND | Земля (0B) |
| 69 | DSI0_C_N | Выходной сигнал тактирования дисплея 0 CLK- | MIPI_DSI_TX0_CLKN | Выходной сигнал тактирования дисплея 0 CLK- |
| 70 | HDMI0_TX2_P | Выходной сигнал данных HDMI0 TX2+ | HDMI_TX2P_PORT | Выходной сигнал данных HDMI TX2+ |
| 71 | DSI0_C_P | Выходной сигнал тактирования дисплея 0 CLK+ | MIPI_DSI_TX0_CLKP | Выходной сигнал тактирования дисплея 0 CLK+ |
| 72 | HDMI0_TX2_N | Выходной сигнал данных HDMI0 TX2- | HDMI_TX2N_PORT | Выходной сигнал данных HDMI TX2- |
| 73 | GND | Земля (0B) | GND | Земля (0B) |
| 74 | GND | Земля (0B) | GND | Земля (0B) |
| 75 | DSI1_D0_N | Выходной сигнал данных дисплея 1 D0- | MIPI_DSI_TX1_D0N | Выходной сигнал данных дисплея 1 D0- |
| 76 | HDMI0_TX1_P | Выходной сигнал данных HDMI0 TX1+ | HDMI_TX1P_PORT | Выходной сигнал данных HDMI TX1+ |
| 77 | DSI1_D0_P | Выходной сигнал данных дисплея 1 D0+ | MIPI_DSI_TX1_D0P | Выходной сигнал данных дисплея 1 D0+ |
| 78 | HDMI0_TX1_N | Выходной сигнал данных HDMI0 TX1- | HDMI_TX1N_PORT | Выходной сигнал данных HDMI TX1- |
| 79 | GND | Земля (0B) | GND | Земля (0B) |
| 80 | GND | Земля (0B) | GND | Земля (0B) |
| 81 | DSI1_D1_N | Выходной сигнал данных дисплея 1 D1- | MIPI_DSI_TX1_D1N | Выходной сигнал данных дисплея 1 D1- |
| 82 | HDMI0_TX0_P | Выходной сигнал данных HDMI0 TX0+ | HDMI_TX0P_PORT | Выходной сигнал данных HDMI TX0+ |
| 83 | DSI1_D1_P | Выходной сигнал данных дисплея 1 D1+ | MIPI_DSI_TX1_D1P | Выходной сигнал данных дисплея 1 D1+ |
| 84 | HDMI0_TX0_N | Выходной сигнал данных HDMI0 TX0- | HDMI_TX0N_PORT | Выходной сигнал данных HDMI TX0- |
| 85 | GND | Земля (0B) | GND | Земля (0B) |
| 86 | GND | Земля (0B) | GND | Земля (0B) |
| 87 | DSI1_C_N | Выходной сигнал тактирования дисплея 1 CLK- | MIPI_DSI_TX1_CLKN | Выходной сигнал тактирования дисплея 1 CLK- |
| 88 | HDMI0_CLK_P | Выходной сигнал тактирования HDMI0 CLK+ | HDMI_TXCLKP_PORT | Выходной сигнал тактирования HDMI CLK+ |
| 89 | DSI1_C_P | Выходной сигнал тактирования дисплея 1 CLK+ | MIPI_DSI_TX1_CLKP | Выходной сигнал тактирования дисплея 1 CLK+ |
| 90 | HDMI0_CLK_N | Выходной сигнал тактирования HDMI0 CLK- | HDMI_TXCLKN_PORT | Выходной сигнал тактирования HDMI CLK- |
| 91 | GND | Земля (0B) | GND | Земля (0B) |
| 92 | GND | Земля (0B) | GND | Земля (0B) |
| 93 | DSI1_D2_N | Выходной сигнал данных дисплея 1 D2- | MIPI_DSI_TX1_D2N | Выходной сигнал данных дисплея 1 D2- |
| 94 | DSI1_D3_N | Выходной сигнал данных дисплея 1 D3- | MIPI_DSI_TX1_D3N | Выходной сигнал данных дисплея 1 D3- |
| 95 | DSI1_D2_P | Выходной сигнал данных дисплея 1 D2+ | MIPI_DSI_TX1_D2P | Выходной сигнал данных дисплея 1 D2+ |
| 96 | DSI1_D3_P | Выходной сигнал данных дисплея 1 D3+ | MIPI_DSI_TX1_D3P | Выходной сигнал данных дисплея 1 D3+ |
| 97 | GND | Земля (0B) | GND | Земля (0B) |
| 98 | GND | Земля (0B) | GND | Земля (0B) |
| 99 | HDMI0_SDA | Двунаправленный сигнал HDMI0 SDA. Внутренняя подтяжка к питанию 1.8 кОм | HDMI_TXDDC_SDA_PORT | Двунаправленный сигнал HDMI0 SDA. Внутренняя подтяжка к питанию 2.2 кОм |
| 100 | HDMI0_SCL | Двунаправленный сигнал HDMI0 SCL. Внутренняя подтяжка к питанию 1.8 кОм | HDMI_TXDDC_SCL_PORT | Двунаправленный сигнал HDMI0 SCL. Внутренняя подтяжка к питанию 2.2 кОм |
| 1 | GND | Земля (0B) | ||
| 2 | GND | Земля (0B) | ||
| 3 | USB2_HOST3_DM | Сигнал данных USB2.0 HOST3 D- | ||
| 4 | HPR_OUT | Аналоговый выход на наушники, правый канал | ||
| 5 | USB2_HOST3_DP | Сигнал данных USB2.0 HOST3 D+ | ||
| 6 | HPL_OUT | Аналоговый выход на наушники, левый канал | ||
| 7 | GND | Земля (0B) | ||
| 8 | HP_SNS | Сигнал определения подключения наушников | ||
| 9 | USB2_HOST2_DM | Сигнал данных USB2.0 HOST2 D- | ||
| 10 | MIC1_INP | Аналоговый сигнал от микрофона положительный | ||
| 11 | USB2_HOST2_DP | Сигнал данных USB2.0 HOST2 D+ | ||
| 12 | MIC2_INN | Аналоговый сигнал от микрофона отрицательный | ||
| 13 | GND | Земля (0B) | ||
| 14 | GND | Земля (0B) | ||
| 15 | HP_DET_L | Сигнал подключения микрофона | ||
| 16 | USB3_HOST1_TXP | Сигнал данных USB3.0 HOST1 TX+ | ||
| 17 | GND | Земля (0B) | ||
| 18 | USB3_HOST1_TXN | Сигнал данных USB3.0 HOST1 TX- | ||
| 19 | USB3_HOST1_DM | Сигнал данных USB3.0 HOST1 D- | ||
| 20 | GND | Земля (0B) | ||
| 21 | USB3_HOST1_DP | Сигнал данных USB3.0 HOST1 D+ | ||
| 22 | USB3_HOST1_RXP | Сигнал данных USB3.0 HOST1 RX+ | ||
| 23 | GND | Земля (0B) | ||
| 24 | USB3_HOST1_RXN | Сигнал данных USB3.0 HOST1 RX- |
Сравнение альтернативных функций GPIO
| Цвет | Описание |
|---|---|
| Альтернативная функция присутствует на тех же выводах на ELTAY RM66 | |
| Альтернативная функция отсутствует на ELTAY RM66 |
| Raspberry Pi CM4 | ELTAY RM66 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Вывод | GPIO | Подтяжка | ALT0 | ALT1 | ALT2 | ALT3 | ALT4 | ALT5 | Название | Подтяжка | ALT0 | ALT1 | ALT2 | ALT3 | ALT4 | Уровень |
| Int | GPIO0 | High | SDA0 | SA5 | PCLK | SPI3_CE0_N | TXD2 | SDA6 | GPIO0_B2 | High | I2C0_SDA | -- | -- | -- | -- | Только 3.3В |
| Int | GPIO1 | High | SCL0 | SA4 | DE | SPI3_MISO | RXD2 | SCL6 | GPIO0_B1 | High | I2C0_SCL | -- | -- | -- | -- | Только 3.3В |
| 58 | GPIO2 | High | SDA1 | SA3 | LCD_VSYNC | SPI3_MOSI | CTS2 | SDA3 | GPIO4_B4 | High | I2C2_SDA_M1 | EBC_GDSP | -- | ISP_FLASH_TRIGIN | VOP_BT656_CLK_M1 | |
| 56 | GPIO3 | High | SCL1 | SA2 | LCD_HSYNC | SPI3_SCLK | RTS2 | SCL3 | GPIO4_B5 | High | I2C2_SDA_M1 | EBC_GDSP | -- | ISP_FLASH_TRIGIN | VOP_BT656_CLK_M1 | |
| 54 | GPIO4 | High | GPCLK0 | SA1 | DPI_D0 | SPI4_CE0_N | TXD3 | SDA3 | GPIO4_C3 | PWM15_IR_M1 | SPI3_MOSI_M1 | -- | -- | I2S3_SCLK_M1 | ||
| 34 | GPIO5 | High | GPCLK1 | SA0 | DPI_D1 | SPI4_MISO | RXD3 | SCL3 | GPIO4_A5 | CIF_D15 | EBC_SDDO15 | GMAC1_TXD1_M1 | UART9_RX_M2 | I2S2_LRCK_RX_M1 | ||
| 30 | GPIO6 | High | GPCLK2 | SOE_N/SE | DPI_D2 | SPI4_MOSI | CTS3 | SDA4 | GPIO3_D4 | CIF_D6 | EBC_SDDO6 | SDMMC2_DET_M0 | I2S1_SDI2_M1 | VOP_BT656_D6_M1 | ||
| 37 | GPIO7 | High | SPI0_CE1_N | SWE_N/SRW_N | DPI_D3 | SPI4_SCLK | RTS3 | SCL4 | GPIO4_A7 | CAM_CLKOUT0 | EBC_SDCE1 | GMAC1_RXD0_M1 | SPI3_CS1_M0 | I2S1_LRCK_RX_M1 | ||
| 39 | GPIO8 | High | SPI0_CE0_N | SD0 | DPI_D4 | BSCSL/CE_N | TXD4 | SDA4 | GPIO4_A6 | ISP_FLASHTRIGOUT | EBC_SDCE0 | GMAC1_TXEN_M1 | SPI3_CS0_M0 | I2S1_SCLK_RX_M1 | ||
| 40 | GPIO9 | Low | SPI0_MISO | SD1 | DPI_D5 | BSCSL/MISO | RXD4 | SCL4 | GPIO4_B0 | CAM_CLKOUT1 | EBC_SDCE2 | GMAC1_RXD1_M1 | SPI3_MISO_M0 | I2S1_SDO1_M1 | ||
| 44 | GPIO10 | Low | SPI0_MOSI | SD2 | DPI_D6 | BSCSL SDA/MOSI | CTS4 | SDA5 | GPIO4_B2 | I2C4_SDA_M0 | EBC_VCOM | GMAC1_RXER_M1 | SPI3_MOSI_M0 | I2S2_SDI_M1 | ||
| 38 | GPIO11 | Low | SPI0_SCLK | SD3 | DPI_D7 | BSCSL SCL/SCLK | RTS4 | SCL5 | GPIO4_B3 | I2C4_SCL_M0 | EBC_GDOE | ETH1_REFCLKO_25M_M1 | SPI3_CLK_M0 | I2S2_SDO_M1 | ||
| 31 | GPIO12 | Low | PWM0_0 | SD4 | DPI_D8 | SPI5_CE0_N | TXD5 | SDA5 | GPIO4_C0 | CIF_CLKOUT | EBC_GDCLK | PWM11_IR_M1 | -- | -- | ||
| 28 | GPIO13 | Low | PWM0_1 | SD5 | DPI_D9 | SPI5_MISO | RXD5 | SCL5 | GPIO3_D7 | CIF_D9 | EBC_SDDO9 | GMAC1_TXD3_M1 | UART1_RX_M1 | PDM_SDI0_M1 | ||
| 55 | GPIO14 | Low | TXD0 | SD6 | DPI_D10 | SPI5_MOSI | CTS5 | TXD1 | GPIO0_D1 | UART2_TX_M0 | -- | -- | -- | -- | Только 3.3В | |
| 51 | GPIO15 | Low | RXD0 | SD7 | DPI_D11 | SPI5_SCLK | RTS5 | RXD1 | GPIO0_D0 | UART2_RX_M0 | -- | -- | -- | -- | Только 3.3В | |
| 29 | GPIO16 | Low | SD8 | DPI_D12 | CTS0 | SPI1_CE2_N | CTS1 | GPIO3_D5 | CIF_D7 | EBC_SDDO7 | SDMMC2_PWREN_M0 | I2S1_SDI3_M1 | VOP_BT656_D7_M1 | |||
| 50 | GPIO17 | Low | SD9 | DPI_D13 | RTS0 | SPI1_CE1_N | RTS1 | GPIO3_C6 | CIF_D0 | EBC_SDDO0 | SDMMC2_D0_M0 | I2S1_MCLK_M1 | VOP_BT656_D0_M1 | |||
| 49 | GPIO18 | Low | PCM_CLK | SD10 | DPI_D14 | SPI6_CE0_N | SPI1_CE0_N | PWM0_0 | GPIO3_C7 | CIF_D1 | EBC_SDDO1 | SDMMC2_D1_M0 | I2S1_SCLK_TX_M1 | VOP_BT656_D1_M1 | ||
| 26 | GPIO19 | Low | PCM_FS | SD11 | DPI_D15 | SPI6_MISO | SPI1_MISO | PWM0_1 | GPIO3_D0 | CIF_D2 | EBC_SDDO2 | SDMMC2_D2_M0 | I2S1_LRCK_TX_M1 | VOP_BT656_D2_M1 | ||
| 27 | GPIO20 | Low | PCM_DIN | SD12 | DPI_D16 | SPI6_MOSI | SPI1_MOSI | GPCLK0 | GPIO3_D2 | CIF_D4 | EBC_SDDO4 | SDMMC2_CMD_M0 | I2S1_SDI0_M1 | VOP_BT656_D4_M1 | ||
| 25 | GPIO21 | Low | PCM_DOUT | SD13 | DPI_D17 | SPI6_SCLK | SPI1_SCLK | GPCLK1 | GPIO3_D1 | CIF_D3 | EBC_SDDO3 | SDMMC2_D3_M0 | I2S1_SDO0_M1 | VOP_BT656_D3_M1 | ||
| 46 | GPIO22 | Low | SD0_CLK | SD14 | DPI_D18 | SD1_CLK | ARM_TRST | SDA6 | GPIO4_A2 | CIF_D12 | EBC_SDDO12 | GMAC1_RXD3_M1 | UART7_TX_M2 | PDM_SDI2_M1 | ||
| 47 | GPIO23 | Low | SD0_CMD | SD15 | DPI_D19 | SD1_CMD | ARM_RTCK | SCL6 | GPIO4_A3 | CIF_D13 | EBC_SDDO13 | GMAC1_RXCLK_M1 | UART7_RX_M2 | PDM_SDI3_M1 | ||
| 45 | GPIO24 | Low | SD0_DAT0 | SD16 | DPI_D20 | SD1_DAT0 | ARM_TDO | SPI3_CE1_N | GPIO4_A1 | CIF_D11 | EBC_SDDO11 | GMAC1_RXD2_M1 | PDM_SDI1_M1 | -- | ||
| 41 | GPIO25 | Low | SD0_DAT1 | SD17 | DPI_D21 | SD1_DAT1 | ARM_TCK | SPI4_CE1_N | GPIO4_A4 | CIF_D14 | EBC_SDDO14 | GMAC1_TXD0_M1 | UART9_TX_M2 | I2S2_LRCK_TX_M1 | ||
| 24 | GPIO26 | Low | SD0_DAT2 | DPI_D22 | SD1_DAT2 | ARM_TDI | SPI5_CE1_N | GPIO3_D3 | CIF_D5 | EBC_SDDO5 | SDMMC2_CLK_M0 | I2S1_SDI1_M1 | VOP_BT656_D5_M1 | |||
| 48 | GPIO27 | Low | SD0_DAT3 | DPI_D23 | SD1_DAT3 | ARM_TMS | SPI6_CE1_N | GPIO4_A0 | CIF_D10 | EBC_SDDO10 | GMAC1_TXCLK_M1 | PDM_CLK1_M1 | -- | |||
| 82 | GPIO44 | - | GPCLK1 | SDA0 | SDA1 | SPI0_CE1_N | SD_CARD_VOLT | GPIO0_B4 | High | I2C1_SDA | -- | PCIE20_BUTTONRSTn | MCU_JTAG_TCK | -- | Только 3.3В | |
| 80 | GPIO45 | - | PWM0_1 | SCL0 | SCL1 | SPI0_CE2_N | SD_CARD_PWR0 | GPIO0_B3 | High | I2C1_SCL | -- | -- | MCU_JTAG_TDO | -- | Только 3.3В | |
