Общая информация по плате ELTAY BB CM4

ELTAY BB CM4 предназначен для разработки продуктов и приложений на базе модуля ELTAY RM66.

Доступные интерфейсы для подключения периферийных устройств:

  • HDMI 2.0, обеспечивающий до 4K@60fps;
  • интерфейсы для подключения дисплея MIPI DSI на 2 и 4 линии данных;
  • интерфейс подключения камеры MIPI CSI;
  • M2 key M с поддержкой PCIe 2.0 x1;
  • USB3.0;
  • до 3-х USB2.0;
  • 10/100/1000Mbps Ethernet;
  • Audio JACK 3.5 mm 4pin.

Питание платы осуществляется постоянным напряжением 5В через USB type C, через Ethernet c поддержкой PoE, или от внешнего источника напряжения.

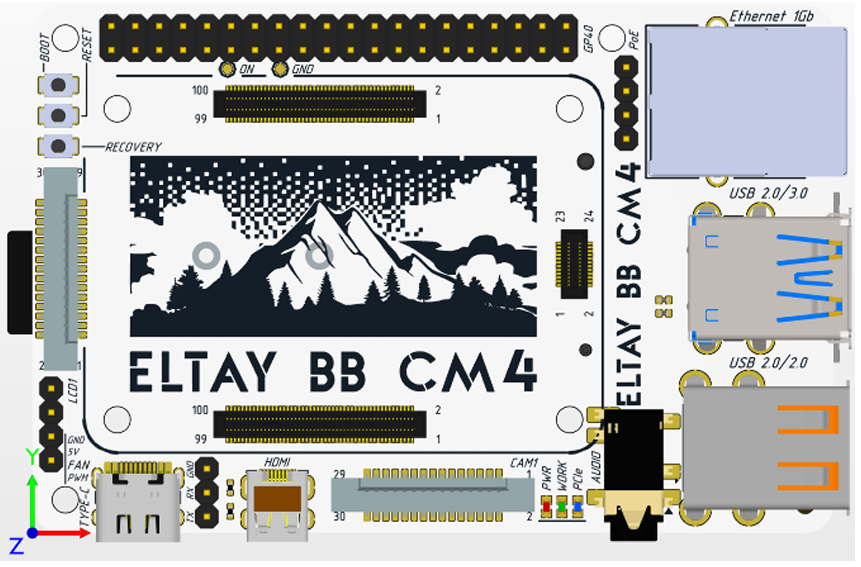

ELTAY BB CM4 Вид сверху​

BB_CM4_TOP

ELTAY BB CM4 Вид снизу​

BB_CM4_BOT

Основные характеристики​

Процессорные модули

Полная совместимость:

• ELTAY RM66

• Orange Pi CM4

Ограниченная совместимость:

• Raspberry Pi CM4

Видео и аудио

• 1х HDMI TX 2.0, up to 4K@60fps

• 1х MIPI DSI 2 lane

• eDP1.3

• камеры: 2х MIPI CSI 2 Lane

• 3.5mm headphone jack audio in/out (не запаивается при использовании разъема питания 7-36 В)

Связь и интерфейсы

• Ethernet 1х RJ45 10/100/1000 Мбит/с

• 1х USB 2.0 режимы Device/HOST

• 1х USB 3.0 HOST

• 2х USB 2.0 HOST

• до 28 шт. GPIO,

• 3 шт. I2C,

• 4 шт. UART,

• 2 шт. ШИМ,

• 1 шт. SPI

• питание: Type-C 5V, 3A

• разъем для дополнительного питания 7-36V DC

• POE (с POE HAT индивид.)

• WiFi, Bluetooth обеспечиваются автономно процессорными модулями

Прочее

• 1х кнопка MaskROM

• 1х кнопка RECOVERY

• 1х кнопка RESET

• 4-выводной разъем для подключения вентилятора

Габариты 56 х 85 мм
Вес46 г
