Установка пакета

Установка пакета в ArduinoIDE​

  1. Установите Arduino IDE.
  2. Откройте меню Файл -> Параметры.
  3. Вставьте данную ссылку в поле "Дополнительные ссылки для Менеджера плат":
    https://elron.tech/files/package_elbear_beta_index.json

Add_board

  1. Откройте меню Инструменты -> Плата -> Менеджер плат....
  2. В поиске найдите пакет MIK32 Boards (Arduino BSP by Elron), выберите нужную версию пакета и нажмите кнопку Установить.

Install_board

  1. Процесс установки может занять некоторое время. Результаты установки отобразятся в поле Вывод, а так же во всплывающих уведомлениях.

Installation_process

Запись начального загрузчика через ArduinoIDE​

Для загрузки скетчей по USB в ArduinoIDE необходимо, чтобы на плате был специальный начальный загрузчик (elbear_fw_bootloader для плат ELBEAR, ELSOMIK). Если он уже есть на плате, можно сразу переходить к работе. Если загрузчика еще нет или необходимо обновить его, ниже описан процесс загрузки. Актуальная версия начального загрузчика входит в состав пакета поддержки для всех плат, отдельно скачивать его не нужно.

Платы ELBEAR ACE-UNO ревизии 1.1.0, ELBEAR ACE-NANO, ELSOMIK готовы к использованию в ArduinoIDE из коробки, так как поставляются с предварительно записанным начальным загрузчиком.

Для записи начального загрузчика:

  1. Подключите плату к ПК по интерфейсу JTAG.
    Для подключения плат ELBEAR, ELSOMIK потребуется программатор ELJTAG.
    Для подключения платы START-MIK32 необходимо перевести переключатель режима программатора в положение JTAG и подключить плату к ПК через USB разъем.
  2. В ArduinoIDE выберите программатор: Инструменты -> Программатор -> mik32 uploader.

programmer

  1. Для записи начального загрузчика выберите Инструменты -> Записать Загрузчик.

Bootloader

  1. При возникновении проблем с загрузкой ознакомьтесь с разделом Запуск ELBEAR с программатором ELJTAG или с документацией по плате START-MIK32.

Теперь можно загружать скетчи в плату по USB.

Начало работы​

  1. Подключите плату к ПК по USB.
  2. Откройте ArduinoIDE и загрузите необходимый скетч. Для начала работы можно воспользоваться готовыми примерами, например - Файл -> Примеры -> 01.Basics -> Blink.

Blink_example

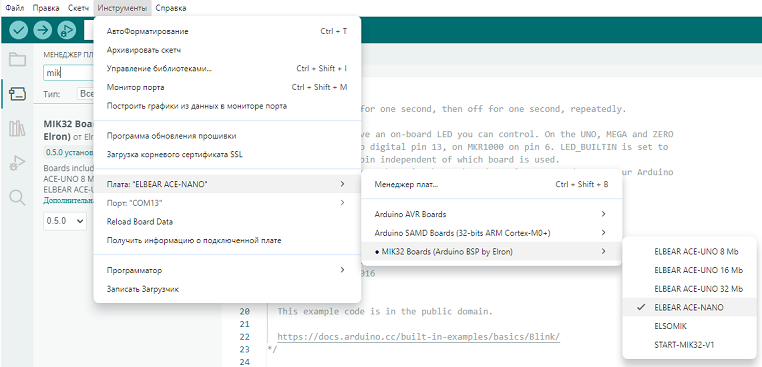

  1. Выберите активную плату - Инструменты -> Плата.

Set_board

  1. Выберите используемый COM порт - Инструменты -> Порт.

Set_port

Выбранные плата и порт в ArduinoIDE должны отображаться следующим образом:

Selected_board_port

  1. Проверьте скетч, нажав соответствующую кнопку.

Build_project

  1. Загрузите полученную прошивку на плату.

Flash_project

  1. При необходимости можно открыть терминал и получать сообщения от платы по интерфейсу Serial. Для этого добавьте в скетч работу с интерфейсом и после загрузки прошивки выберите Инструменты -> Монитор порта.

Monitor

Загрузка скетчей через программатор​

ArduinoIDE позволяет так же загружать скетчи через программатор. Для этого:

  1. Подключите плату к ПК по интерфейсу JTAG.
    Для подключения плат ELBEAR, ELSOMIK потребуется программатор ELJTAG.
    Для подключения платы START-MIK32 необходимо на плате перевести переключатель режима программатора (COM/JTAG) в положение JTAG и подключить плату к ПК через USB разъем.
  2. Откройте ArduinoIDE и загрузите необходимый скетч. Для начала работы можно воспользоваться готовыми примерами, например - Файл -> Примеры -> 01.Basics -> Blink.
  3. Выберите активную плату - Инструменты -> Плата.
  4. Выберите программатор - Инструменты -> Программатор -> mik32 uploader.
  5. Проверьте скетч, нажав соответствующую кнопку.

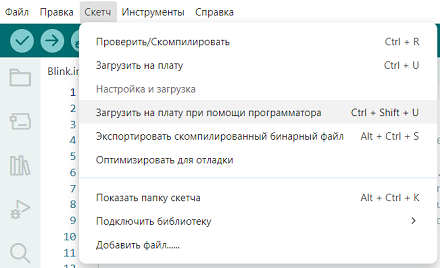

  6. Для загрузки скетча через программатор выберите - Скетч -> Загрузить на плату при помощи программатора.

Flash_project_jtag
