ELBEAR ACE-NANO

Arduino-совместимая плата ELBEAR ACE-NANO на базе микроконтроллера MIK32 АМУР (RISC-V) в форм-факторе Arduino Nano. Поставляется с загрузчиком, записанным в EEPROM память. Загрузчик увеличивает скорость работы программ, записанных в основную FLASH память платы, а так же дает возможность загружать программы по интерфейсу UART при подключении платы к ПК по USB.
Плата ELBEAR ACE-NANO интегрируется в существующую экосистему Arduino: она протестирована и корректно работает с типовыми библиотеками и модулями, предназначенными для оригинальной платы. Список протестированных библиотек и модулей можно найти в соответствующем разделе.

Технические параметры

Микроконтроллер	MIK32 АМУР, RISC-V, 32 МГц
Память ОПЗУ	256 бит
Память ОЗУ	16 КБ
Память EEPROM	8 КБ
Память FLASH	8 MБ
Рабочее напряжение, логические уровни	3,3 В
Аналоговые входы	8 (12 бит, частота дискретизации до 1 МГц)
Цифровые входы/выходы	14 (8 из них могут использоваться в качестве ШИМ)
Цифровые интерфейсы	• UART - 2 шт • I2C - 2 шт • SPI - 2 шт
Напряжение питания	7-12 В
USB Type-C для программирования, питания	5 В
1 пользовательский светодиод
Аппаратная поддержка крипто-алгоритмов ГОСТ 34.12–2018 и AES128
Размеры платы	4 х 2 х 2 cм
Вес	6,8 г

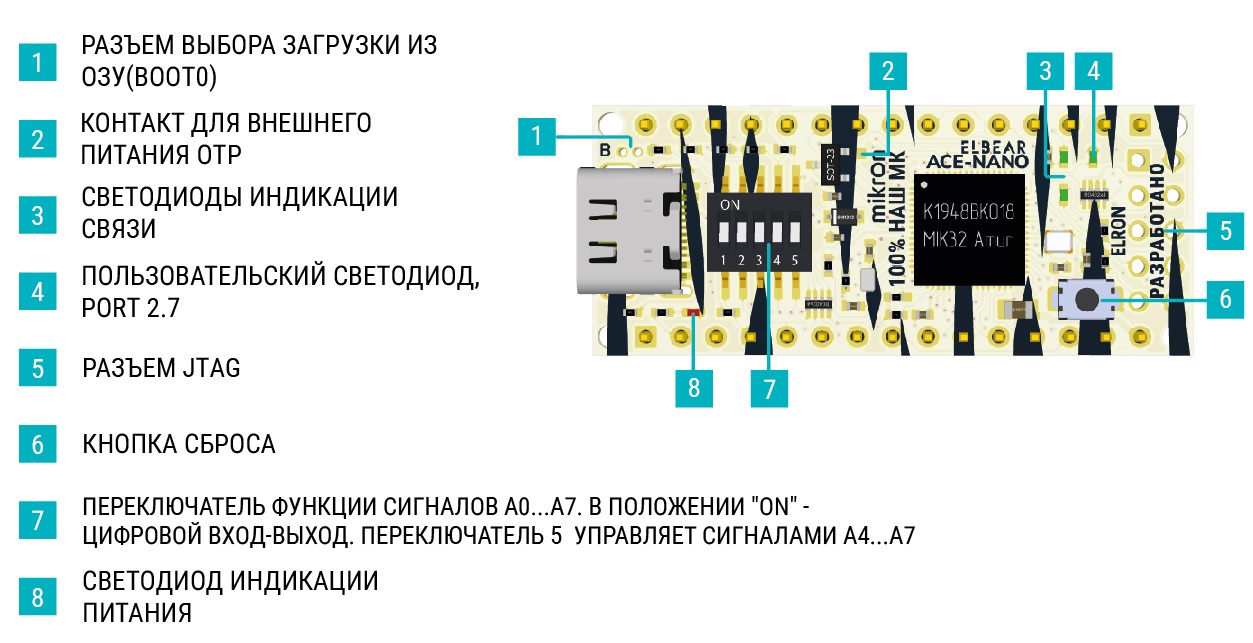

Расположение компонентов

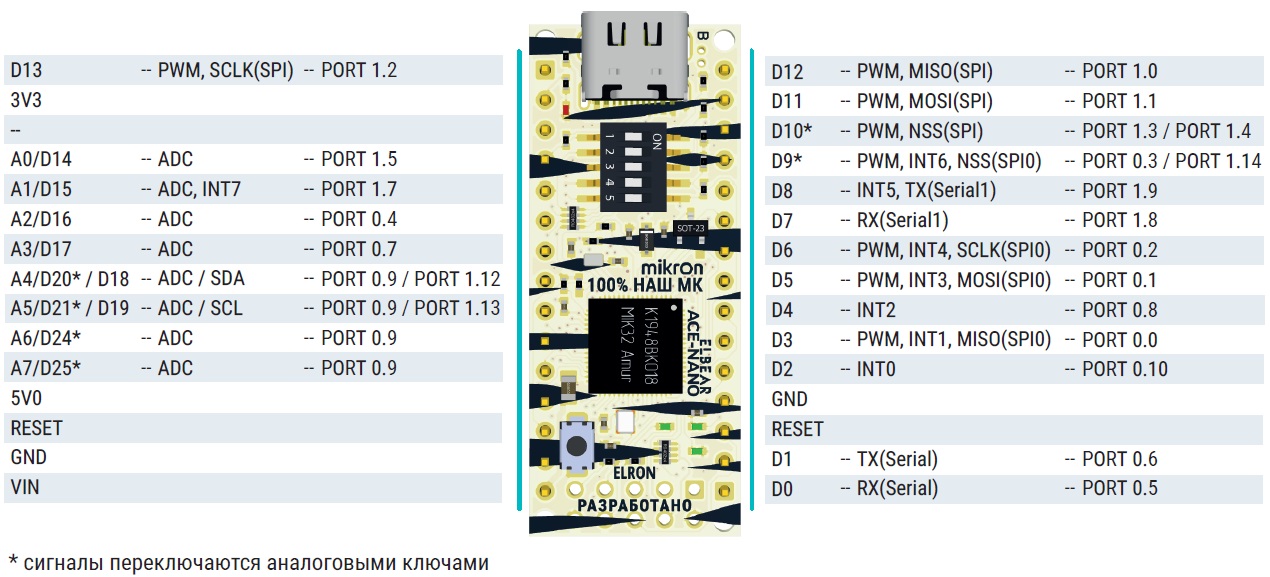

Функциональное назначение выводов

Аналоговые выводы на плате могут использоваться как в аналоговом, так и в цифровом режиме.
Для использования вывода в качестве аналогового необходимо перевести соответствующий DIP-переключатель (7 на схеме расположения компонентов) в положение OFF. В этом режиме внешнее напряжение, подаваемое на вывод, будет понижаться резистивным делителем перед подачей на микроконтроллер.
Для использования вывода в качестве цифрового нужно перевести переключатель в положение ON. В этом случае напряжение с вывода платы передается на микроконтроллер без изменений.
Выводы А4...А7 используют один и тот же канал АЦП, поэтому не могут использоваться одновременно.
Таблица соответствия выводов платы и номера DIP-переключателя представлена ниже. Переключатель 5 относится сразу к четырем аналоговым выводам - А4...А7.

Вывод	Номер переключателя
А0	1
А1	2
А2	3
А3	4
А4	5
А5	5
А6	5
А7	5

Выбор загрузки из ОЗУ

На плате предусмотрены контакты для перевода микроконтроллера в режим загрузки из оперативной RAM памяти (1 на схеме расположения компонентов). Для загрузки микроконтроллера из RAM памяти необходимо замкнуть контакты, отмеченные на плате как B, и произвести сброс микроконтроллера.

Переключаемые сигналы

На плате есть несколько общих выводов, для которых источником сигнала могут быть разные выводы микроконтроллера:

• Сигналы A4, A5, А6 и А7 подключаются к общему выводу PORT 0.9 через коммутатор, управляемый сигналами SELA_A (PORT 1.15) и SELA_B (PORT 1.11).

  SELA_B	SELA_A	Подключение к PORT 0.9
  0	0	A4
  0	1	A5
  1	0	A6
  1	1	A7

• Сигналы PORT 1.14 (NSS0OUT) и PORT 0.3 (NSS0IN) подключаются к общему выводу D9 через двухпозиционный аналоговый переключатель, управляемый сигналом SEL_NSS0 на выводе PORT 1.10 По умолчанию к выводу D9 подключен сигнал PORT 0.3 (NSS0IN).
• Сигналы PORT 1.4 (NSS1OUT) и PORT 1.3 (NSS1IN) подключаются к общему выводу D10 через двухпозиционный аналоговый переключатель, управляемый сигналом SEL_NSS1 на выводе PORT 1.6. По умолчанию к выводу D10 подключен сигнал PORT 1.3 (NSS1IN).

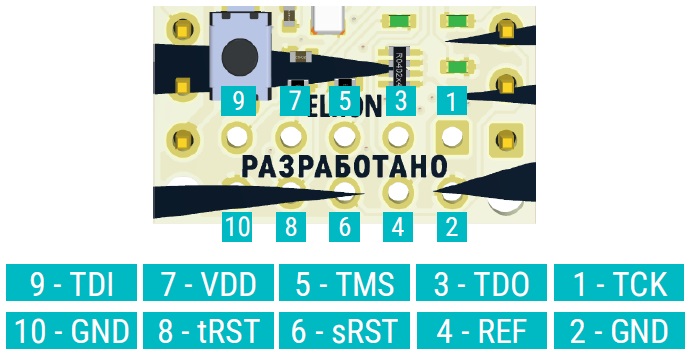

Подключение через разъем JTAG

На плате предусмотрен разъём JTAG (5 на схеме расположения компонентов) для внутрисхемного программирования и отладки микроконтроллера.

Важно

Уровень питания VDD должен быть 3.3В.

Для подключения к ПК рекомендуется использовать программатор ELJTAG, обеспечивающий совместимость с интерфейсом JTAG платы ELBEAR ACE-NANO.
Для работы необходима предварительная подготовка, описанная в инструкции по первому запуску плат ELBEAR.

В помощь разработчику

• Электрическая схема
• Step
• elbear_fw_bootloader - загрузчик микроконтроллера для прошивки по UART
• elbear uploader - скрипт программирования, который позволяет загрузить готовую программу в виде hex-файла во FLASH память по интерфейсу UART при подключении платы к ПК по USB.
